Расчёт потолка Армстронг
Если по-простому: пять формул на 30 м2
Возьмём помещение 6 x 5 м: площадь 30 м2, периметр 22 м, модуль 600x600 мм. Считаем по коэффициентам расхода и округляем вверх.
Уголок считают по периметру, а не по площади: в узком коридоре площадь маленькая, а длина стен большая. К плитам добавляют запас на подрезку — об этом ниже.
Нормы расхода на 1 м2
Коэффициенты выведены из геометрии стандартной сетки: несущие профили с шагом 1200 мм, поперечины через 600 мм, подвесы вдоль несущего через 1200 мм.
| Элемент | Норма на 1 м2 | Откуда цифра |
|---|---|---|
| Плита 600x600 мм | 2,78 шт. | Площадь плиты 0,36 м2 |
| Плита 1200x600 мм | 1,39 шт. | Площадь плиты 0,72 м2 |
| Несущий профиль 3,7 м | 0,23 шт. (около 0,83 пог. м) | Шаг между несущими 1200 мм |
| Поперечный профиль 1,2 м | 1,4 шт. | Шаг 600 мм вдоль несущего |
| Поперечный профиль 0,6 м | 1,4 шт. | Замыкает модуль 600x600 |
| Подвес | 0,7 шт. | Шаг 1200 мм вдоль несущего |
| Пристенный уголок 3 м | По периметру | Периметр разделить на 3 |
Что измерить перед расчётом
Площадь
Длина умножить на ширину. Помещение сложной формы разбейте на прямоугольники и сложите их площади.
Периметр
Сумма длин всех стен, включая ниши, выступы и колонны. По нему считается пристенный уголок.
Модуль плиты
600x600 или 1200x600 мм. От него зависит и количество плит, и набор поперечных профилей.
Высота опуска
Плиту заводят в ячейку сверху под углом, поэтому от перекрытия нужен запас с учётом светильников и коммуникаций.
Снимайте фактические размеры рулеткой, а не берите площадь из плана: разница в 5-10 см на каждой стене меняет количество краевых плит и уголка.

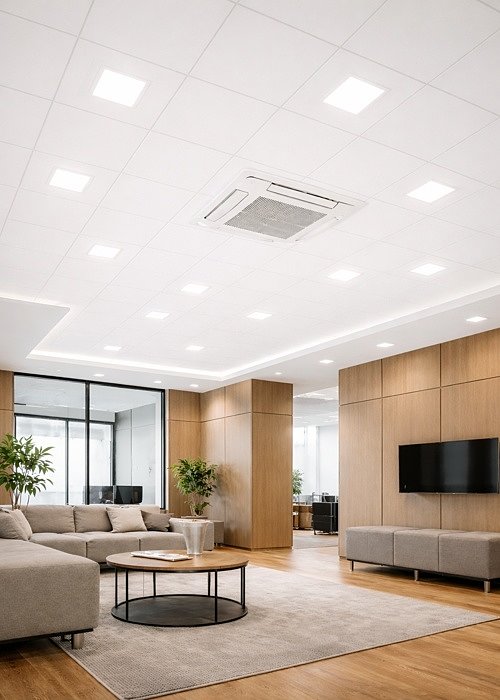

Как учесть светильники и вентиляцию
Модульный светильник
Занимает целую ячейку и встаёт вместо плиты. За каждый такой светильник или вентиляционный диффузор вычитайте из расчёта одну плиту.
Точечный светильник
Врезается в плиту и её не заменяет. Возьмите 1-2 запасные плиты: попасть отверстием ровно с первого раза выходит не всегда.
Каркас при этом считают на всю площадь помещения. Массу светильников и способ дополнительного крепления определяют по проекту и инструкции производителя системы. Подобрать модели можно в разделе светильников Армстронг.
Какой запас закладывать
Запас 5%
Прямоугольная комната, ровные стены, симметричная раскладка без лишних подрезок.
Запас 10%
Ниши, колонны, выступы, скошенные углы и много краевых плит по периметру.
- Краевые плиты. Если размеры помещения не кратны 600 мм, по периметру идут неполные плиты, часть материала уходит в отходы.
- Перевозка и монтаж. У минеральной плиты уязвимая кромка, углы легко повредить.
- Ремонтный запас. Пара плит в кладовке избавит от поиска того же оттенка и фактуры через год.
Три ошибки, из-за которых материала не хватает
Получилось 83,4 плиты — берут 84, и только потом добавляют запас. Дробных плит не бывает.
Пристенный профиль зависит только от периметра. В длинном узком коридоре площадь небольшая, а уголка уходит много.
Средние нормы не видят колонны, ниши, направление профилей и неудобные остатки. На больших площадях ошибка умножается на десятки метров.
Ответы на частые вопросы
Сколько плит Армстронг в одном квадратном метре?
При модуле 600x600 мм — 2,78 плиты, потому что площадь одной панели 0,36 м2. При модуле 1200x600 мм — 1,39 плиты на 1 м2.
Сколько профиля Армстронг нужно на 1 м2?
Для модуля 600x600 — около 0,23 несущего профиля 3,7 м и примерно по 1,4 поперечного профиля 1,2 и 0,6 м на каждый квадратный метр. Финальное количество сверяют со схемой рядов.
Сколько подвесов нужно на потолок Армстронг?
Ориентировочно 0,7 подвеса на 1 м2 при шаге 1200 мм вдоль несущего профиля. Первый подвес от стены ставят ближе, чтобы край каркаса не провисал, а на сложном основании количество увеличивается.
Как посчитать, если размеры комнаты не кратны 600 мм?
Каркас считают по площади и периметру обычным способом, а краевые плиты подрезают по месту. Из-за отходов запас плит в таком помещении берут ближе к 10%.
Нужно ли уменьшать количество плит из-за светильников?
Да, если светильник занимает целую ячейку 600x600 мм. Точечный светильник врезается в плиту и её не заменяет, поэтому количество плит не уменьшают.
Можно ли рассчитать потолок Армстронг самому?
Для прямоугольной комнаты достаточно рулетки, площади и периметра — формул выше хватает. Для больших площадей, колонн, ниш и нескольких помещений расчёт лучше проверить по схеме раскладки.
